AI-733 RK3588 Bảng chủ thông minh đa chức năng
AI-733 là một bo mạch chủ thông minh đa chức năng, thường được sử dụng trong máy tính ARM, ghép màn hình lớn, hoạt hình và trò chơi, máy tính bảng hội nghị, máy tính cạnh, máy tính công nghiệp,Hộp phát TV., máy chủ đám mây, NVR thông minh và các lĩnh vực khác.
AI - 733 sử dụng Rockchip RK 3588, một bộ xử lý 64-bit octa-core thế hệ mới.0 hệ thống (nhiệm vụ là Linux 5.10 ). GPU sử dụng Mali-G610 MC4, có hiệu suất xuất sắc và hiệu suất chi phí cao. Nó hỗ trợ mã hóa và giải mã video 8K, đầu ra màn hình 8K, giao diện hiển thị đa tích hợp,và hỗ trợ màn hình đa màn hình; giao diện tốc độ cao phong phú (PCIe, TYPE-C, SATA, Gigabit Ethernet), dễ mở rộng.

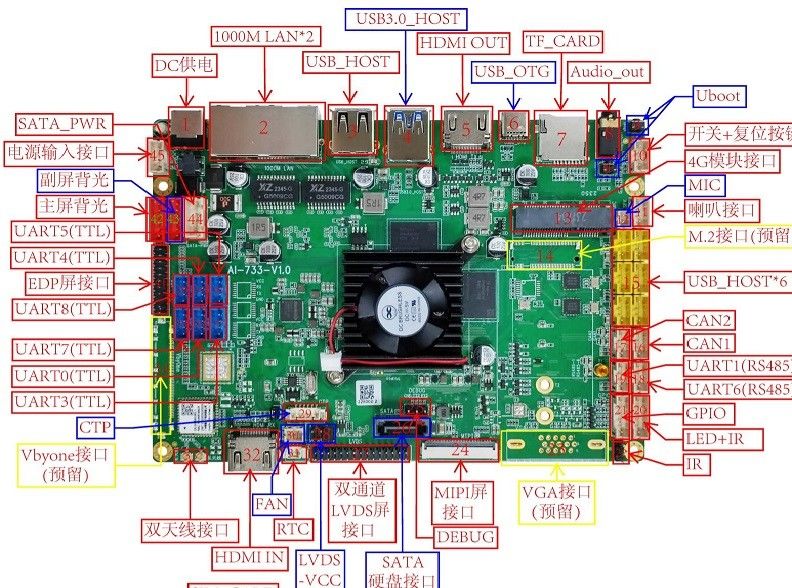

Các giao diện tương ứng của các số trong hình là:
| số hàng loạt | Định nghĩa pin |
| 1 | Nguồn cung cấp điện DC-12V |
| 2 | 1000M LAN*2 |
| 3 | USB_HOST |
| 4 | USB3.0_HOST |
| 5 | HDMI TX (đi ra HDMI) |
| 6 | USB 0 _OTG (TYPE-C) |
| 7 | Thẻ TF |
| 8 | Audio_OUT |
| 9 | Nút khởi động (Uboot có thể được kích hoạt bằng một phím dài sau Audio_out) |
| 10 | Nút bật + nút thiết lập lại |
| 11 | Giao diện loa |
| 12 | Giao diện MIC |
| 13 | Giao diện module 4G |
| 14 | Giao diện M.2 tùy chọn (module 5G, ổ cứng, v.v.) |
| 15 | USB_HOST (6) |
| 16 | CAN1 |
| 17 | CAN2 là tùy chọn và multiplexed với cổng 5 hàng loạt. Nó không có chức năng theo mặc định. |
| 18 | Cổng hàng loạt 6 (RS485) |
| 19 | Cổng hàng loạt 1 (RS485) |
| 20 | GPIO |
| 21 | LED+IR |
| 22 | Giao diện IR |
| 23 | VGA giao diện tùy chọn |
| 24 | Giao diện màn hình MIPI |
| 25 | DEBUG cổng hàng loạt 2 |
| 26 | Giao diện ổ cứng SATA |
| 27 | Giao diện màn hình LVDS hai kênh |
| 28 | LVDS-VCC (điện năng lượng màn hình nhảy) |
| 29 | CTP giao diện màn hình cảm ứng (tương tự như số 48, chọn một) |
| 30 | FAN Fan Connector |
| 31 | RTC-BAT (RTC pin giao diện) |
| 32 | HDMI IN |
| 33 | Giao diện ăng-ten kép WiFi |
| 34 | Tùy chọn giao diện Vbyone |
| 35 | Cổng hàng loạt 7 (cổng hàng loạt TTL mặc định, tùy chọn RS232) |
| 36 | Cổng hàng loạt 0 (cổng hàng loạt TTL mặc định, tùy chọn RS232) |
| 37 | Cổng hàng loạt 3 (cổng hàng loạt TTL mặc định, tùy chọn RS232) |
| 38 | Cổng hàng loạt 8 (cổng hàng loạt TTL mặc định, tùy chọn RS232) |
| 39 | Cổng hàng loạt 4 (cổng hàng loạt TTL mặc định, tùy chọn RS232) |
| 40 | Cổng hàng loạt 5 (cổng hàng loạt TTL mặc định, tùy chọn RS232) |
| 41 | Giao diện màn hình EDP |
| 42 | SATA_PWR (năng lượng ổ cứng SATA) |
| 43 | Giao diện đèn nền màn hình thứ cấp |
| 44 | Giao diện đèn nền màn hình chính |
| 45 | Giao diện đầu vào điện |
| 46 | SIM-CARD |
| 47 | MIPI-CAM (MIPI Camera Interface) |
| 48 | CTP màn hình cảm ứng giao diện ghế PFC (tương tự như số 29, chọn một) |
