| Nguồn gốc | Trung Quốc |
| Hàng hiệu | YNH |
| Chứng nhận | UL |
| Số mô hình | 530 |
| Document | YNH-530 Product Specificati...25.pdf |

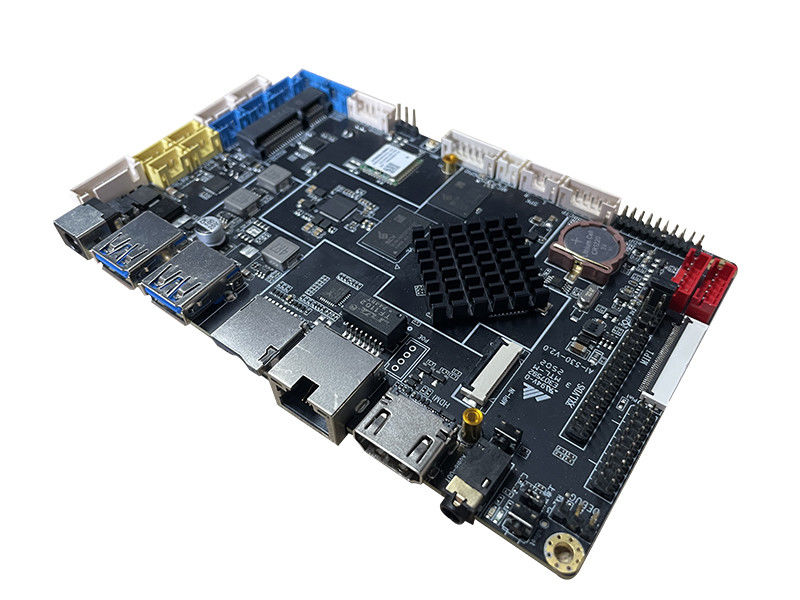

AI-530 Commercial Display Linux Motherboard cho Digital Signage và các thiết bị đầu cuối tự phục vụ
AI-530 là một bảng chủ thông minh hiển thị thương mại, thường áp dụng cho: biển báo kỹ thuật số, thiết bị đầu cuối tự phục vụ, vv.
AI - 530 sử dụng bộ vi xử lý Rockchip RK3568 Quad-core, chip đi kèm với 1.0 T NPU điện toán, được trang bị hệ thống Android11.0 / Ubuntu20.04 / Debian 11.0 (nhiên chính là Linux 4.19),tần số chính lên đến 2.0 GHz, hiệu suất xuất sắc, hiệu suất chi phí cao. GPU sử dụng Mali-G52, hỗ trợ giải mã video 4K 60fps H.265/H.264/VP9, hỗ trợ mã hóa video 1080P 100fps H.265/H.264.Hỗ trợ đầu ra và đầu vào video đa kênhNó là sự lựa chọn tốt nhất của bạn trong ngành công nghiệp biển báo kỹ thuật số và tự phục vụ thiết bị đầu cuối.
Các giao diện tương ứng của các số trong hình là:
| số hàng loạt | Định nghĩa pin |
| 1 | uGiàynâng cấpnút |
| 2 | Audio-OUTĐứng tai nghe |
| 3 | đầu ra HDMIgiao diện |
| 4 | Cổng mạng POE(được giữ lại, tùy chọn) |
| 5 | Cổng mạng RJ45 |
| 6 | TFkhe cắm |
| 7 | USB0_OTG(USB 3.0) |
| 8 | USB1_HOST(USB 3.0) |
| 9 | DC...Điện vào 12V |
| 10 | 12Vnguồn đầu vàogiao diện |
| 11 | USB2_HOST(USB 2.0) |
| 12 | USB3_HOST(USB 2.0) |
| 13 | USB4_HOST(USB 2.0) |
| 14 | USB5_HOST(USB 2.0) |
| 15 | UART5/RS485 (cổng hàng loạt TTL mặc định,Cổng hàng loạt RS485tùy chọn) |
| 16 | COM7 (cổng hàng loạt RS232 theo mặc định,Cổng hàng loạt TTLtùy chọn) |
| 17 | UART3 (TTL serial port) |
| 18 | COM9 (cổng hàng loạt RS232 theo mặc định,Cổng hàng loạt TTLtùy chọn) |
| 19 | UART0 (TTL serial port) |
| 20 | UART4 (TTL serial port) |
| 21 | UART8 (TTL serial port) |
| 22 | Khung slot PCI-E mô-đun 4G |
| 23 | LED+IR(đổi chuyển + điều khiển từ xa giao diện bảng ánh sáng) |
| 24 | IR(giao diện máy thu từ xa) |
| 25 | Cắm ăng-ten WIFI |
| 26 | GPIOgiao diện |
| 27 | MICgiao diện micrô |
| 28 | Giao diện loa SPK |
| 29 | CTP(Giao diện màn hình cảm ứng i2c) |
| 30 | eDPgiao diện màn hình |
| 31 | RTCpinngười giữ |
| 32 | Màn hình thứ cấpđèn nềngiao diện |
| 33 | Màn hình chínhgiao diện đèn nền |
| 34 | LVDS-VDD(Điện năng lượng của màn hình LVDS nhảy) |
| 35 | Giao diện FPC màn hình MIPI(tương tự như giao diện màn hình MIPI số 37, nhiều lần với giao diện màn hình LVDS hai kênh) |
| 36 | Hai kênhLVDSmàn hìnhgiao diện(được nhiều lần với giao diện màn hình MIPI) |
| 37 |
Giao diện chân màn hình MIPI(tương tự như giao diện FPC màn hình MIPI số 35, đa kết nối với giao diện LVDS hai kênh, Bạn có thể thêm một MIPI vào bảng eDP để chuyển đổi nó thành một đầu ra giao diện eDP) |
| 38 | MIPI-IN(Đối diện HDMI IN) |
| 39 | DEBUGhàng loạtcổng 2 |
| 40 | Bật điện và máy bật lên. |
| 41 | SIM_CARDslot |
Chương 2 Danh sách chức năng cơ bản
| Các chỉ số phần cứng chính | |
| CPU | Rockchip RK3 568, bốn lõi, 2.0 GHz |
| DDR | Tiêu chuẩn 2G (4G / 8G tùy chọn) LP DDR 4 |
| EMMC | EMMC 32G (64G / 128G tùy chọn) |
| Độ phân giải giải mã | Hỗ trợ lên đến 4K |
| Hệ điều hành | Android 11.0 /Ubuntu20.04 /Debian 11.0 (nhiệm vụ là Linux4.19) |
| Hỗ trợ mạng | Ethernet, 10M/100M; cổng POE tùy chọn |
| Phương thức mặc định 2.4G + 5G wifi6 hai băng tần; Bluetooth 5.4 | |
| Hỗ trợ 4G, kết nối với module 4G giao diện PCI-E | |
| Giao diện USB | 6, 2 USB3.0 (một trong số đó là OTG ), 4 USB 2.0 _HOST |
| Cổng hàng loạt | 8; 2 cổng serial RS232 (cổng serial TTL tùy chọn), 5 cổng serial TTL (UART3 có thể được trang bị cổng serial RS485), 1 cổng serial DEBUG debug (cổng serial TTL tùy chọn) |
|
Khả năng phát ra màn hình LCD
|
1 giao diện màn hình LVDS hai kênh (được ghép nhiều với hai giao diện màn hình MIPI, một trong ba) |
| EDP, 1, hỗ trợ đầu ra 1080P | |
| HDMI, 1 cổng, lên đến 4K @ 60fps đầu ra | |
| 2 giao diện màn hình MIPI (cổng giao diện pin màn hình MIPI có thể được chuyển đổi thành giao diện đầu ra eDP bằng cách thêm một MIPI vào bảng chuyển đổi eDP,và có thể được sử dụng lại với giao diện màn hình LVDS hai kênhChọn một trong ba) | |
| HDMI IN | Được hỗ trợ bởi bảng HDMI IN bên ngoài |
| Khả năng phát ra loa | Hỗ trợ loa đơn kênh 4R / 20W |
| RTC Real Time Clock | Pin hỗ trợ bộ nhớ thời gian trong 3 năm và hỗ trợ nguồn điện theo thời gian bật và tắt |
| Nâng cấp hệ thống | Hỗ trợ cáp USB / U disk / nâng cấp mạng |
