| Nguồn gốc | Trung Quốc |
| Hàng hiệu | YNH |
| Chứng nhận | UL |
| Số mô hình | 536 |
· AI - 536 là một bảng điều khiển đa chức năng thông minh, được sử dụng rộng rãi trong iFPD, điều khiển công nghiệp và cổng, thiết bị đầu cuối đám mây, thiết bị nhận dạng khuôn mặt,Bộ điều khiển trung tâm gắn trên xe và màn hình thương mại.
AI-536 sử dụng bộ vi xử lý 64 bit RK 3576 hiệu suất cao của Rockchip với tần số lên đến 2.2GHz.0 hệ thống (nhiệm vụ là Linux 5.10), và GPU sử dụng ARM G52 MC3, có hiệu suất xuất sắc và hiệu suất chi phí cao. Nó hỗ trợ mã hóa và giải mã video 8K, đầu ra màn hình 8K,Giao diện hiển thị đa tích hợp, và hỗ trợ màn hình đa màn hình; giao diện tốc độ cao phong phú (PCI-E, Gigabit Ethernet) và dễ mở rộng.

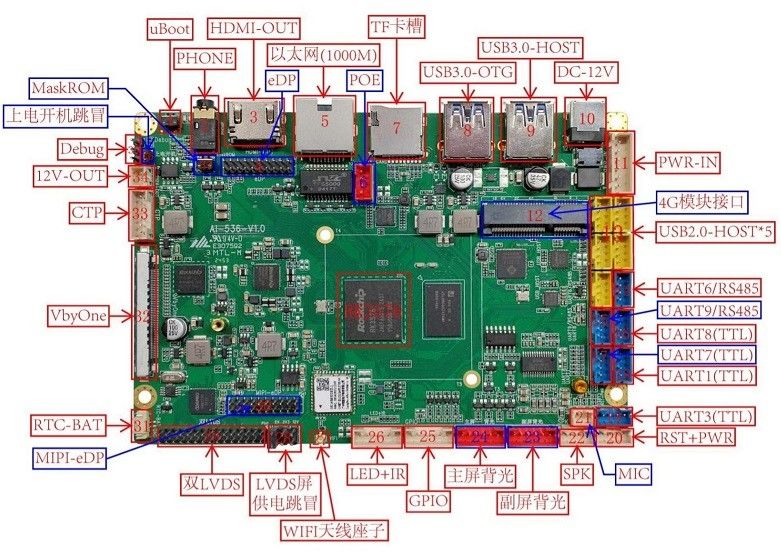

Các giao diện tương ứng của các số trong hình là:
| số hàng loạt | Định nghĩa pin |
| 1 | uBootnút nâng cấp |
| 2 | Ứng cắm tai nghe điện thoại |
| 3 | HDMI OUT(Giao diện đầu ra HDMI,Multiplexed với giao diện eDP hoặc VbyOne, chọn một trong ba) |
| 4 | Giao diện màn hình eDP(được nhiều lần với giao diện đầu ra HDMI hoặc giao diện VbyOne, chọn một trong ba) |
| 5 | RJ45 Ethernet(1000M) |
| 6 | POEcổng mạng |
| 7 | Khung TF_CARD |
| 8 | USB3.0_OTG |
| 9 | USB3.0_HOST |
| 10 | Nguồn cung cấp điện DC-12V |
| 11 | PWR-IN(12V giao diện đầu vào điện năng) |
| 12 | Khung slot PCI-E mô-đun 4G |
| 13 | USB2.0_HOST*5 |
| 14 | UART6/RS485(cổng hàng loạt TTL mặc định, tùy chọnRS485) |
| 15 | UART9/RS485(cổng hàng loạt TTL mặc định, tùy chọnRS485) |
| 16 | UART8(cổng hàng loạt TTL mặc định, tùy chọnRS232) |
| 17 | UART7(cổng hàng loạt TTL mặc định, tùy chọnRS232) |
| 18 | UART1(cổng hàng loạt TTL mặc định, tùy chọnRS232) |
| 19 | UART3(cổng hàng loạt TTL mặc định, tùy chọnRS232) |
| 20 | RST+PWR(bấm cài đặt lại nâng cấp + giao diện công tắc nguồn) |
| 21 | Giao diện micro MIC |
| 22 | Giao diện loa SPK |
| 23 | Màn hình thứ cấpđèn nềngiao diện |
| 24 | Màn hình chínhgiao diện đèn nền |
| 25 | GPIO |
| 26 | LED+IR(đối diện bảng đèn điều khiển từ xa) |
| 27 | Cắm ăng-ten WiFi |
| 28 |
Giao diện màn hình MIPI-eDP(tương tự như giao diện FPC màn hình mipi số 45, đa kết nối với giao diện LVDS hai kênh, Bạn có thể thêm mipi vào bảng eDP để biến nó thành một giao diện eDP) |
| 29 | LVDS-VCC (LVDS màn hình nguồn điện nhảy) |
| 30 | Giao diện màn hình LVDS hai kênh(được nhân với giao diện MIPI) |
| 31 | RTC-BAT (RTC pin giao diện) |
| 32 | Giao diện VbyOne(tùy chọn, multiplexed với giao diện đầu ra HDMI hoặc giao diện eDP, chọn một trong ba) |
| 33 | Giao diện màn hình cảm ứng CTP |
| 34 | 12V-OUT(12V giao diện đầu ra) |
| 35 | Debug hàng loạtcổng 0 |
| 36 | Máy bật lên khi bật(nếu cửa sổ bật lên được tháo khỏi cắm, máy sẽ không khởi động sau khi bật và cần phải được bật bằng cách nhấn một nút) |
| 37 | MaskROMnút(có thể được kích hoạt bằng cách đưa một cây kim dài qua điện thoại) |
| 38 | khe cắm thẻ nanoSIM |
| 39 | Giao diện MIPI-IN |
| 40 | Giao diện FPC màn hình MIPI(được kết hợp với giao diện MIPI số 35 hoặc giao diện LVDS hai kênh) |
| Các chỉ số phần cứng chính | |
| CPU | Rockchip RK3 576, octa-core, 2,2 GHz |
| DDR | Tiêu chuẩn 4G (8G/16G tùy chọn) LP DDR 4 |
| EMMC | Tiêu chuẩn 32G (64G / 128G / 256G tùy chọn) |
| Độ phân giải giải mã | Hỗ trợ lên đến 8K |
| hệ điều hành | Android1 4.0 (kernel là Linux5.10) |
| Hỗ trợ mạng | 1000M Ethernet, hỗ trợ cổng mạng POE |
| 2.4G + 5G dual-band wifi6 module, Bluetooth 5.4 | |
| Hỗ trợ 4G, kết nối với module 4G giao diện PCI-E | |
| Giao diện USB | 7, 1 USB3.0 _OTG, 1 USB3.0 _HOST, 5 USB 2.0 _HOST |
| Cổng hàng loạt | 7, 6 cổng TTL hàng loạt (tùy chọn 4 RS232 và 2 RS485), 1 Debug |
| Khả năng phát ra màn hình LCD | 1 giao diện LVDS hai kênh(Multiplexed với hai giao diện MIPI,một trong ba) |
| Cổng DP 1(được chia sẻ với đầu ra HDMI và cổng VbyOne,chọn một trong ba) | |
| 1 Giao diện đầu ra HDMI(Multiplexed với giao diện eDP và giao diện VbyOne, chọn một trongba) | |
|
2 Giao diện MIPI(có thể thêm mipi vào bảng eDP để trở thành giao diện đầu ra eDP, Multiplexing với giao diện LVDS hai kênh,chọn một trong ba) |
|
| 1 giao diện VbyOne (tùy chọn, multiplexed với giao diện eDP và giao diện đầu ra HDMI,chọn một trong ba) | |
| MIPI-IN | 1 Giao diện đầu vào MPII |
| Khả năng phát ra loa | Hỗ trợ loa đơn kênh 4R / 20W |
| RTC Real Time Clock | Pin hỗ trợ bộ nhớ thời gian trong 3 năm và hỗ trợ nguồn điện theo thời gian bật và tắt |
| Nâng cấp hệ thống | Hỗ trợ cáp USB / U disk / nâng cấp mạng |
